一、产品概述
　　ZR新一代多功能低压无功功率型控制器采用超强抗干扰单片机和双“看门狗”设计，整机自检，防止控制器工作中死机造成的过补偿或不补偿，可靠性极高。采用无功功率为控制物理量、无功趋势预测和延时多点采样技术，有效避免投切震荡。设置过电压、欠电压、缺相保护、谐波监测、配电总电流低流保护、配电系统过温保护等功能，一旦超过预警数值，速切电容器；设有数据通信接口，采用即插即用的方式，满足不同的通信要求。产品可以三相共补控制，也可以三相负荷独立采样，实现电网三相负荷不平衡的分相补偿控制功能。产品在电网低负荷时能闭锁控制，并迅速切除在投的电容，有效防止负荷跌落后产生的过补偿。
2013年低压动态配电综测仪通过国家质量认证中心志愿性CQC认证。


二、主要功能
1、测量功能
取样互感器极性自动判别，接入时无需考虑极性要求；配电电压、电流、功率因数、有功功率、无功功率测量；配电系统频率，环境温度测量。
2、参数设置功能
过压值、欠压值、过温度值等保护定值的设置；
延时时间、投入、切除门限等投切限值的设置；
取样电流互感器变比的设置。
3、控制功能
自动，手动控制电容器的投切；
自控时，根据受控物理量（无功功率，功率因数、电压、电流等）进行投切；
容量相同的电容器按循环投切原则工作，容量不同的电容器按无功缺额进行编码投切；
控制器可对系统无功及电压变化进行预测，如投切电容后再需进行逆向操作的则不进行投切。
4、保护功能
配电系统过电压，欠电压，缺相保护速切电容器；配电总电流低流保护，切除电容器；
配电系统环境温度超限保护，速切电容器；引入无功潮流判断，可有效防止投切振荡。
5、信号功能
各台电容器投运、退运状态信号显示；各台电容器容量信号显示；配电参数越限信号（过、欠压等）显示；控制器本身或电容器故障显示。


三、主要技术指标
1、使用环境
环境温度：-25～+55℃；
相对湿度：40℃时20%～90%；
大气压力：79.5～106.0Kpa；
海拔高度：≤3000m；
其它要求：无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。
2、工作电源
额定电压： ～380V±20%或～220V±20%（特殊规格可定做），～50Hz，电压畸变率≤5%；
额定功率：≤3VA；允许偏差：±20%；
电压波形：正弦波，总畸变率≤5%；
工作频率：48.5～51.5Hz。
3、取样信号
电压信号： ～380V，～50Hz（共补控制器）；或～220V，～50Hz（分补/混补控制器）；
电流信号：0～5A。
4、测量精度
电    压：≤±0.5%（在80%～120%额定电压范围内）；
电    流：≤±2%（在5%～20%额定电流范围内），
          ≤±1%（在20%～120%额定电流范围内）；
无功功率：≤±2%；
功率因数：≤±0.01。
5、控制能力
控制对象：本公司所有类型低压无功智能电容器；
控制方式：通讯式控制，RS-485总线与本公司低压智能电容器通讯接口相连；
控制容量：①三相补偿式：32台共补智能电容；
          ②分相补偿式：23台分补智能电容；
          ③混合补偿式：32台共补智能电容+23台分补智能电容。
控制精度：①无功功率：最小电容器容量的±120%；
          ②功率因数：≤±0.01。
6、参数设置
电流变比设置：1～9999；
控制延时：1～300S。

四、接线端子图及安装尺寸

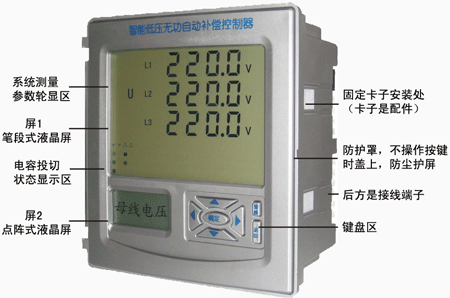

产品名称：低压动态配电综测仪

规格型号：ZR-1812

外形尺寸：162（宽）*178（高）*85（深）mm³

机械安装：156（宽）*172（高）mm²

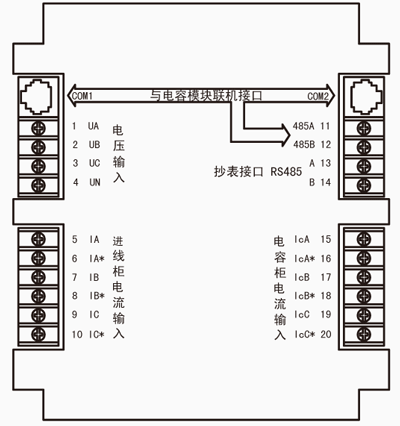

ZR-1812接线端子定义

主要功能：

1.工作电源

• 工作电压：~220V±20% 频率50HZ；
• 电压畸变率≤20%；
• 额定功率≤50%。

2.工作电源

• 取样电压：~220V±20% 三相四线  频率50HZ；
• 取样电流：0~5A三相六线（总进线柜电流互感器二次侧）-混补系统

                                 Ia相 电流-共补系统

• 电容柜电流：0~5A三相六线（电容柜电流互感器二次侧）。

3.电容投切状态指示器功能

• 可只是24台智能电容器的投切状态

4.谐波检测功能

• 测量5、7、9、11、13次谐波分量

5.通讯功能

• 与上位机通讯先采用MODBUS协议，通讯地址和通讯速率可设；
• 与下位机（无功智能电容器）通讯

6.其他功能：见上述主要功能

*注：以上所有类型无功补偿控制器的工作参数设定范围及调试与运行详见产品安装使用说明书！
