一. 产品概述
ZR系列低压智能电容器是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元，晶闸管复合开关电路，线路保护单元，两台△型或一台Y型低压电力电容器构成。替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。智能电容器为上下分体式模块结构，上面为智能测控、开关、保护等单元组成的模块，下面为两台△型或一台Y型低压电力电容器构成的模块。上下模块可快速组装和拆卸、维修、维护极为方便。综合模块有共补、分补两种，既可单台使用，也可多台组网构成补偿系统使用。采用“过零投切”技术，确保电容器投切无涌流，无过压，无电弧，而且能够满足三相不平衡场合的混合补偿要求。
智能电容器集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便,使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
2013年通过“电力工业无功补偿成套装置质量检验测试中心”检测【成检(委)字(2008)第144号】，执行标准：JB/T 7113-1993。
二. 设计方案参考表
| 线性负载/三相平衡场合 | 线性负荷/三相不平衡场合 |
|
1.三相共补； 2.复合开关——过零投切。 |
1.分相补偿或混合补偿； 2.复合开关——过零投切。 |
| 可选型号：ZR-13SZ | 可选型号：ZR-13SZ+ZR-13FZ |
|
应用场合：负荷重非线性设备≤15%变压器容量，即主要为线性负荷，谐波不超标场合。 说明：非线性负载比例及谐波含量。 |
|
表2. 设计方案参考表
三. 智能电容器及配套产品设计使用选型
| 补偿方式 | 容量（kvar） | 名称 | 规格型号 |
|
共补 △ |
20+20 | 共补模块 | ZR-13SZ/450-20.20 |
| 20+10 | ZR-13SZ/450-20.10 | ||
| 15+10 | ZR-13SZ/450-15.10 | ||
| 10+10 | ZR-13SZ/450-10.10 | ||
| 10+5 | ZR-13SZ/450-10.5 | ||
| 5+5 | ZR-13SZ/450-5.5 | ||
| 控制32台共补智能电容器 | 控制器 | ZR-1811/ZR-1812（自带电容状态显示功能） | |
|
分补 Y |
30 | 分补模块 | ZR-13FZ/250-30 |
| 25 | ZR-13FZ/250-25 | ||
| 20 | ZR-13FZ/250-20 | ||
| 15 | ZR-13FZ/250-15 | ||
| 10 | ZR-13FZ/250-10 | ||
| 5 | ZR-13FZ/250-5 | ||
| 控制23台分补智能电容器 | 控制器 | ZR-1811/ZR-1812（自带电容状态显示功能） |
四.
智能电容器接线与安装
此智能电容器使用于谐波电压总畸变率<5%，谐波电流不超过GB/T 14549-1993《电能质量 公用电网谐波》规定的谐波电流允许值的用电场合，主要应用于住宅小区/城农网改造等工程项目！1. 智能电容器接线端子排列与定义

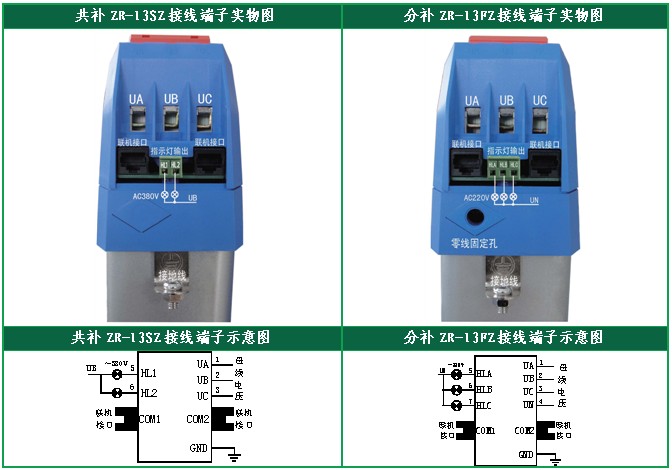

*注：取样电流是将总柜一次电流互感器的5A电流输出端（总柜二次电流）穿过我公司配套的ZR-CTN型二次采样电流互感器，ZR-CTN输出端产生的毫安级电流!(若使用我公司配套的控制器或综测仪，那综合模块就不需接取样电流，仅需无功补偿控制器或综测仪上接总柜二次电流取样即可！)
2. 智能电容器外形结构及机械安装
智能电容器外形尺寸图：
智能电容器安装尺寸：
安装时将模块固定到电容柜内的横梁上；
为了良好散热，智能电容器间水平间距≥50mm，垂直间距留出操作螺丝刀的空间即可
